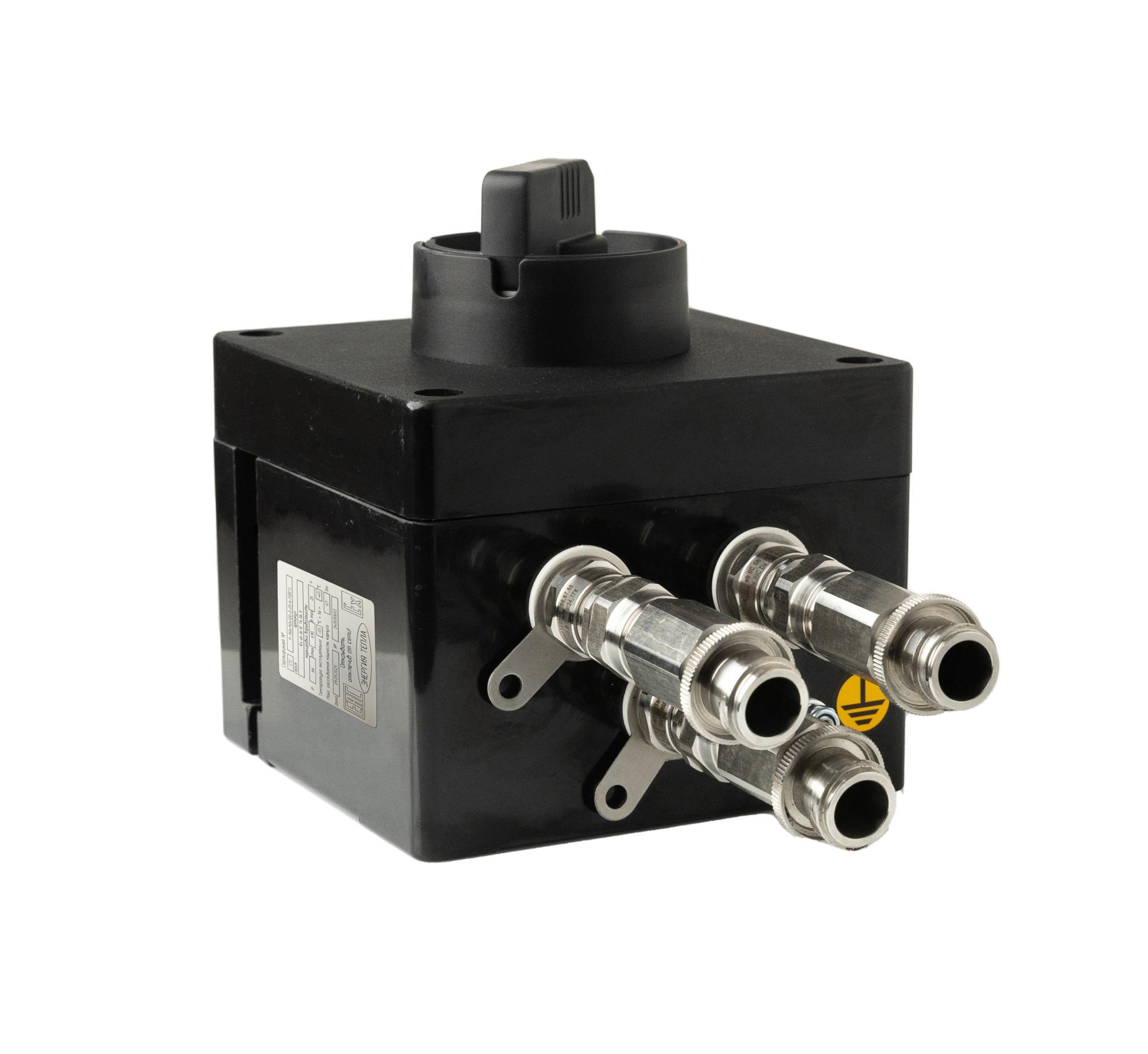

ETJ взрывозащищенный переключатель
Взрывозащищённые переключатели ETJ предназначены для оперативного управления электрическими цепями под нагрузкой в зонах с риском взрыва.
Это компактное и экономичное решение обеспечивает надежное выполнение коммутационных операций в опасных зонах, где требуется быстрая подача и отключение нагрузок в пределах номинальных токов. Корпуса рубильников могут быть выполнены из полиэстера либо алюминия.
Это компактное и экономичное решение обеспечивает надежное выполнение коммутационных операций в опасных зонах, где требуется быстрая подача и отключение нагрузок в пределах номинальных токов. Корпуса рубильников могут быть выполнены из полиэстера либо алюминия.
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Переключатели серии ETJ применяются для обеспечения безопасности на объектах нефтегазовой, химической и смежных отраслей, эксплуатируемых во взрывоопасных зонах.
Область применения - взрывоопасные зоны классов 1 и 2 по ГОСТ IEC 31610.10-1-2022, категорий взрывоопасных смесей IIС по ГОСТ 31610.20-1-2016/IEC 60079-20-1:2010 согласно маркировке взрывозащиты электрооборудования, ГОСТ 31610.0-2019 и другим нормативным документам, регламентирующим применение переключателя в потенциально взрывоопасных средах.
Преимущества:
Корпус взрывозащищенного устройства выполнен из ударопрочного армированного полиэстера, полностью соответствующего стандарту EN 60079. Конструкция с низкими боковыми стенками обеспечивает удобный доступ к внутренней части изделия для подключения.
Взрывозащищенное устройство крепится с помощью надежного фиксатора "до щелчка". Специальные насечки гарантируют точное позиционирование компонентов на DIN-рейке. Монтаж не требует открытия корпуса, поскольку монтажные отверстия расположены снаружи.
•Данный переключатель предназначен для использования во взрывоопасных зонах классов 1 и 2 в соответствии с ГОСТ IEC 31610.10-1-2022, категорий взрывоопасных смесей IIС по ГОСТ 31610.20-1-2016/IEC 60079-20-1:2010. Его применение в потенциально взрывоопасных средах регламентируется маркировкой взрывозащиты электрооборудования, ГОСТ 31610.0-2019.
•Возможность реализации различных схем подключений. При использовании нескольких кабельных вводов переключатель позволяет реализовать различные решения без дополнительных распределительных коробок.
Диапазон рабочих температур от -55 до +40 °С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Номинальное рабочее напряжение, В | ~ до 690В; пост. до 42В |
| Номинальный ток, А | От 16 до 180 |
| Класс температуры | Т6 — Т4 |
| Степень защиты | IP66 |
| Рабочий диапазон температур окр. среды, °С | От минус 55 до +40 °С |
| Минимальная температура монтажа | -50 °С |
| Срок хранения не более, лет | 2 |
| Гарантийный срок не менее, лет | 2 |
| Срок эксплуатации не менее, лет | 20 |
| Климатическое исполнение | У, УХЛ |
| Масса изделия, кг | 1,9 – 5 |
| Маркировка взрывозащиты: |
|
| · стандартная комплектация |
1Ex e mb IIC/IIA/IIB* T6…T4 Gb X 1Ex e d IIC/IIA/IIB* T6…T4 Gb X |
| · смешанная комплектация |
1Ex e ia IIC/IIA/IIB* T6…T4 Gb X 1Ex e ib IIC/IIA/IIB* T6…T4 Gb X |
| *- подкатегория взрывоопасной смеси выбирается исходя из подкатегорий взрывоопасной смеси устанавливаемого оборудования; | |
ОБОЗНАЧЕНИЕ
Пример обозначения:
ETJ-P-150x150x120-2-25-230-b-M20*3
1. Тип переключателя: (ETJ)
2. Материал оболочки: P – армированный полиэстер (квадратная форма); A – алюминиевый сплав (квадратная форма); О – армированный полиэстер (округлая форма)
3. Габаритные размеры коробки, мм: X – длина (120, 160, 220 или 260); Y – ширина (120, 160, 220 или 250); Z – высота (90, 100, 120 или 160)
4. Тип схемы: 1…10
5. Ток переключателя, А: 16, 20, 25…180
6. Напряжение питания, В: АС – 230, 380, 690; DC – 48;
7. Размер и количество клеммных колодок: X – размер, мм²: 2,5; 6; 10; 16 или 35; Y – количество, шт.
8. Наличие заземления: Отсутствие символа – без заземления; b – медная шина заземления и/или болт заземления
9. Тип и количество кабельных вводов: Отсутствие символа – без кабельных вводов; X – тип кабельного ввода (от M16 до М75); H – отверстие (от H16 до Н75); С – заглушка (от С16 до C75); Y – количество кабельных вводов данного типа, шт*
2. Материал оболочки: P – армированный полиэстер (квадратная форма); A – алюминиевый сплав (квадратная форма); О – армированный полиэстер (округлая форма)
3. Габаритные размеры коробки, мм: X – длина (120, 160, 220 или 260); Y – ширина (120, 160, 220 или 250); Z – высота (90, 100, 120 или 160)
4. Тип схемы: 1…10
5. Ток переключателя, А: 16, 20, 25…180
6. Напряжение питания, В: АС – 230, 380, 690; DC – 48;
7. Размер и количество клеммных колодок: X – размер, мм²: 2,5; 6; 10; 16 или 35; Y – количество, шт.
8. Наличие заземления: Отсутствие символа – без заземления; b – медная шина заземления и/или болт заземления
9. Тип и количество кабельных вводов: Отсутствие символа – без кабельных вводов; X – тип кабельного ввода (от M16 до М75); H – отверстие (от H16 до Н75); С – заглушка (от С16 до C75); Y – количество кабельных вводов данного типа, шт*
*Примечание: при наличии нескольких типов кабельных вводов они указываются через знак «;».
Например: X*Y;X*Y
